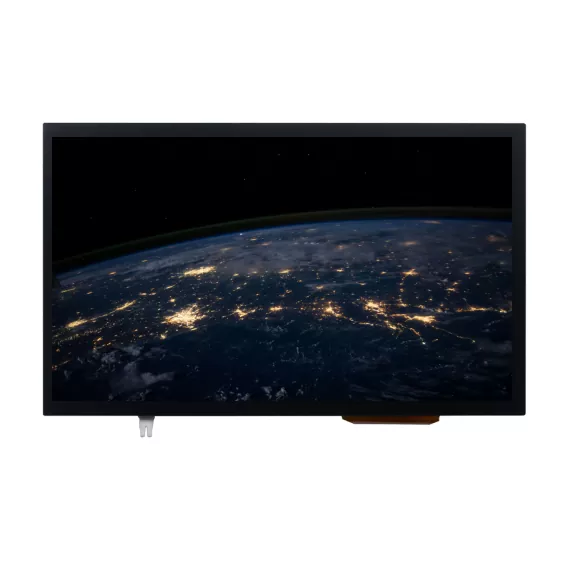

CTP가있는 10.1 인치 1024 × 600 IPS TFT 모듈

CTP가 장착 된이 Victronix 10.1 인치 1024 × 600 IPS TFT 모듈은 임베디드 애플리케이션을 요구하기 위해 고성능 10.1 인치 TFT LCD 모듈입니다. 이 모듈은 선명한 1024 × 600 해상도와 1,670 만 개의 색상을 특징으로하는 420 CD/m², 800 : 1 대비 비율 및 모든 방향에서 넓은 80 ° 시야각으로 탁월한 시각적 선명도를 제공합니다. 중국의 TFT 모듈의 전문 제조업체 및 공급 업체 인 Victronix 10.1 인치 TFT 모듈은 ROHS 환경 표준을 충분히 준수하여 우수한 응용 프로그램 성능을 보장합니다. 우리는 고객의 요구를 충족시키기 위해 맞춤형 서비스를 제공합니다.

모델:VXT101BAHA-01C

문의 보내기 PDF 다운로드

제품 설명

TFT LCD는 이미지 품질을 향상시키기 위해 박막 트랜지스터 기술을 사용하는 액정 디스플레이의 한 유형이며 일상 생활에서 수많은 응용 프로그램이 있습니다. 중국의 전문 TFT 모듈 제조업체 및 공급 업체로서 CTP가있는 Victronix 10.1 인치 1024 × 600 IPS TFT 모듈은 다른 제조업체와 다른 이유는 무엇입니까? 첫째, 모든 방향에서 420 CD/m², 폭 80 ° 시야각의 전형적인 밝기 및 800 : 1의 대비 비율을 제공하여 다양한 각도에서 탁월한 가독성을 보장합니다. 둘째, 전형적인 수명이 30,000 ~ 50,000 시간 (최초의 밝기 50%)으로 39 개의 흰색 LED를 사용하여 백라이트 장치를 통합하여 모든 조명 조건에서 명확한 가시성을 보장합니다. 또한 HX8282A11+HX8696A 컨트롤러와 6/8 비트 LVDS 인터페이스와 GT928 CTP 컨트롤러가 장착 된 강력한 5 점 정전기 터치 패널을 지원합니다. 또한 열 충격 (-30 ° C +80 ° C 사이클), 습도 저장 (60 ° C/90% RH) 및 기계적 진동을 포함한 엄격한 환경 테스트를 통과하여 확장 온도 범위 (-20 ° C ~ +70 ° C)에서 완벽하게 작동 할 수 있습니다.

Victronix 의이 10.1 인치 TFT 디스플레이는 일반적으로 배터리 구동 장치, 디지털 사이 니지, 소비자 전자 장치, 제어 패널, 제조 장비 디스플레이, 의료 기기 등에 일반적으로 사용됩니다.

일반 사양

목	내용물	단위	메모
LCD 유형	TFT	-
디스플레이 색상	16.7m
시청 방향	모두	오후
작동 온도	-20 ~+70	℃
저장 온도	-30 ~+80	℃
모듈 크기	10.1	인치
활성 지역 (W × H)	222.72x125.28	mm
점수	1024x600	점들
제어 장치	HX8282A11+HX8696A	-
전원 공급 장치 전압	3.3	V

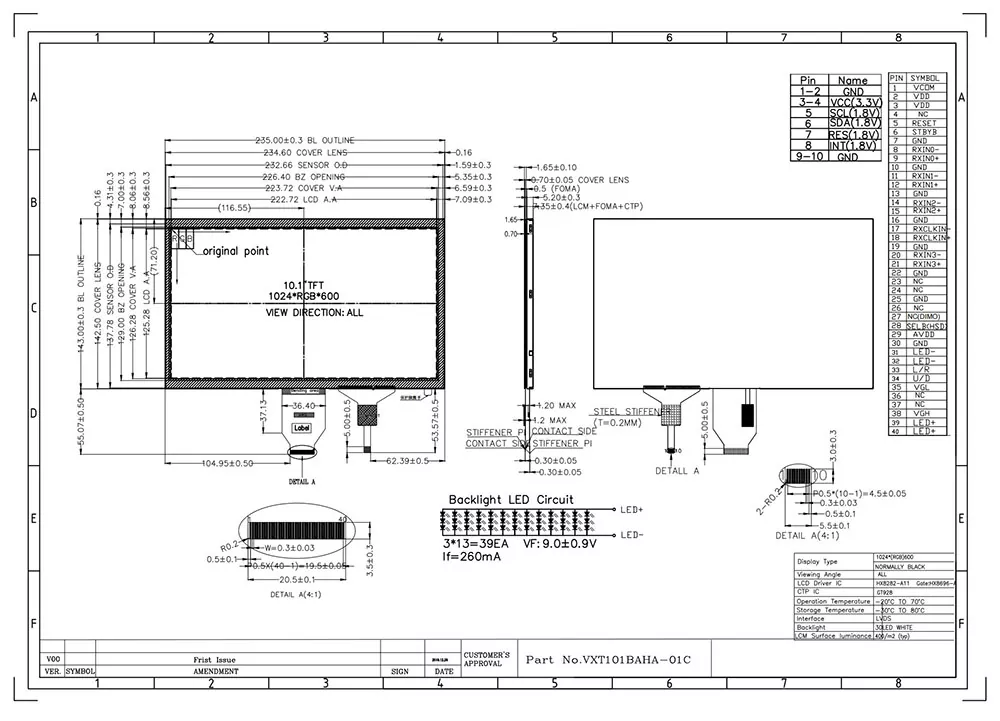

개요 치수	235.00x143.00x7.35	mm
백라이트	3x13-leds (흰색)	PC
무게	---	g
인터페이스	6/8 비트 LVD	-

CTP 매개 변수

목	내용물	단위	메모
개요 크기	234.6x142.5	mm
커버 뷰 영역	223.72 (h) x126.28v)	mm
CTP 해상도	1024x600	점들
인터페이스 모드	IIC	-
터치 모드	5 인간 손가락 멀티 터치	-
표면 경도	> = 6H	-
투명도	> = 85%	-
정확성	앙트르 +/- 1.5mm, 가장자리 +/- 2.5mm	mm
CTP 컨트롤러	GT928	-
전원 공급 장치 전압	3.3	V
