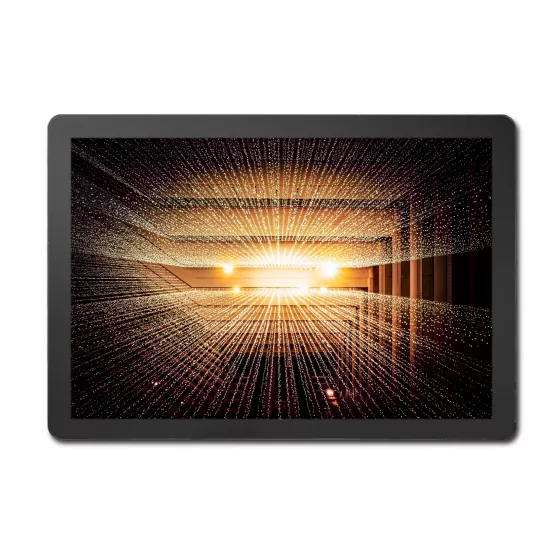

CTP가있는 10.1 인치 1024 × 600 LVDS TFT 모듈

Victronix는 중국에 본사를 둔 전문 TFT 모듈 제조업체 및 공급 업체입니다. 이 분야에서 18 년의 경력을 가진 우리는 다양한 모델을 개발했습니다. 표준 제품 외에도 고객의 특정 요구를 충족시키기 위해 맞춤형 서비스를 제공합니다. CTP가 장착 된이 10.1 인치 1024 × 600 LVDS TFT 모듈은 산업, 의료 및 임베디드 애플리케이션을 위해 설계된 고품질 10.1 인치 TFT 디스플레이 모듈입니다. 높은 광학 성능, 용량 성 접촉 기능 및 확장 된 신뢰성을 결합하여 극한의 작동 조건에서 탁월한 선명도와 내구성을 제공합니다.

모델:VXT101BAHA-02C

문의 보내기 PDF 다운로드

제품 설명

지능 시대에 TFT 모듈을 통해 필요한 데이터를 시각적으로 제시 할 수 있습니다. TFT 모듈의 품질은 응용 프로그램에 중요한 영향을 미칩니다. CTP가있는 Victronix 10.1 인치 1024 × 600 LVDS TFT 모듈의 장점은 무엇입니까? 처음에는 420 CD/m² 밝기, 800 : 1 대비 비율, 모든 방향의 80도 관찰 각도 및 75% 균일 성은 생생한 이미지를 보장합니다. 둘째, HX8282A11+HX8696A 컨트롤러와 ILI2511 CTP 컨트롤러가 장착 된 강력한 5 포인트 용량 성 터치 패널과 함께 6/8 비트 LVDS 인터페이스를 지원합니다. 또한, 30,000 ~ 50,000 시간의 수명을 가진 3 × 13 주도의 흰색 백라이트가 특징이므로 다양한 산업 응용 분야에서 장기적인 사용성을 보장합니다. 또한 ROHS 표준을 준수하며 최대 8kV 공기 및 4kV 접촉의 열 충격, 습도 및 ESD 보호를 포함한 엄격한 신뢰성 테스트를 성공적으로 통과합니다. 이 제품은 -20 ° C ~ +70 ° C 범위의 극한 온도에서 효율적으로 작동하며 -30 ° C ~ +80 ° C에서 심각한 저장 조건을 견딜 수 있습니다.

Victronix 의이 10.1 인치 TFT 모듈은 산업용 HMI, 의료 기기, 휴대용 진단 장비, 야외 키오스크, 운송 시스템 및 자동화 제어 패널을 위해 설계되었습니다.

일반 사양

목	내용물	단위	메모
LCD 유형	TFT	-
디스플레이 색상	16.7m
시청 방향	모두	오후
작동 온도	-20 ~+70	℃
저장 온도	-30 ~+80	℃
모듈 크기	10.1	인치
활성 지역 (W × H)	222.72x125.28	mm
점수	1024x600	점들
제어 장치	HX8282A11+HX8696A	-
전원 공급 장치 전압	3.3	V

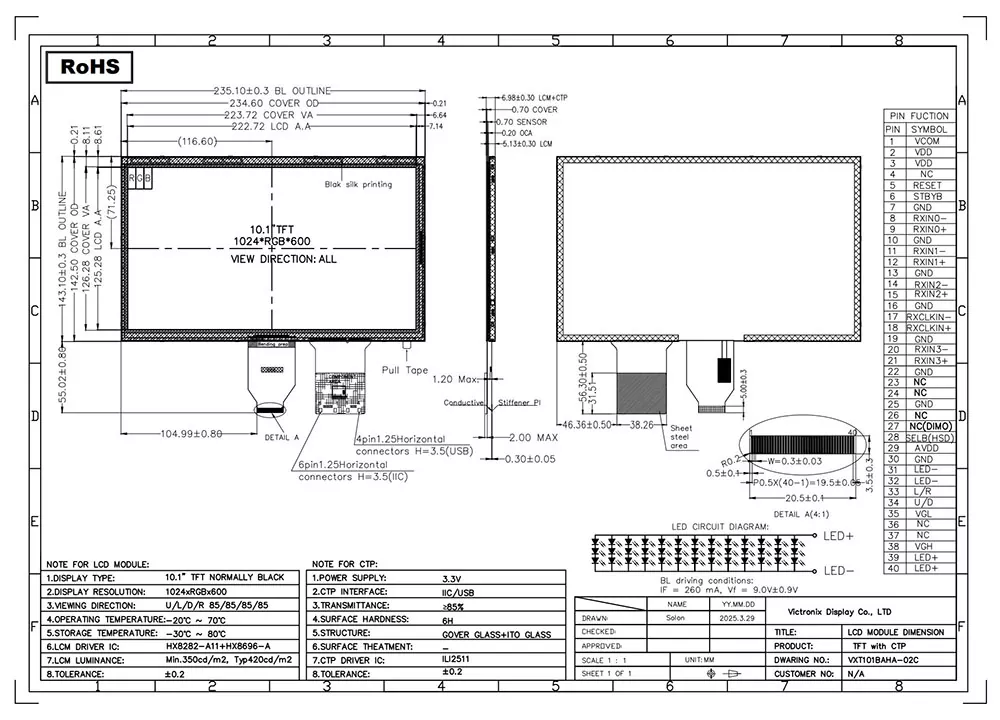

개요 치수	235.00x143.00x6.98	mm
백라이트	3x13-leds (흰색)	PC
무게	---	g
인터페이스	6/8 비트 LVD	-

CTP 매개 변수

목	내용물	단위	메모
개요 크기	235.10x143.10	mm
커버 뷰 영역	223.72 (h) x126.28v)	mm
CTP 해상도	1024x600	점들
인터페이스 모드	IIC/USB	-
터치 모드	5 인간 손가락 멀티 터치	-
표면성	> = 6H	-
투명도	> = 85%	-
정확성	앙트르 +/- 1.5mm, 가장자리 +/- 2.5mm	mm
CTP 컨트롤러	ILI2511	-
전원 공급 장치 전압	3.3 (IIC) /5.0(USB)	V
