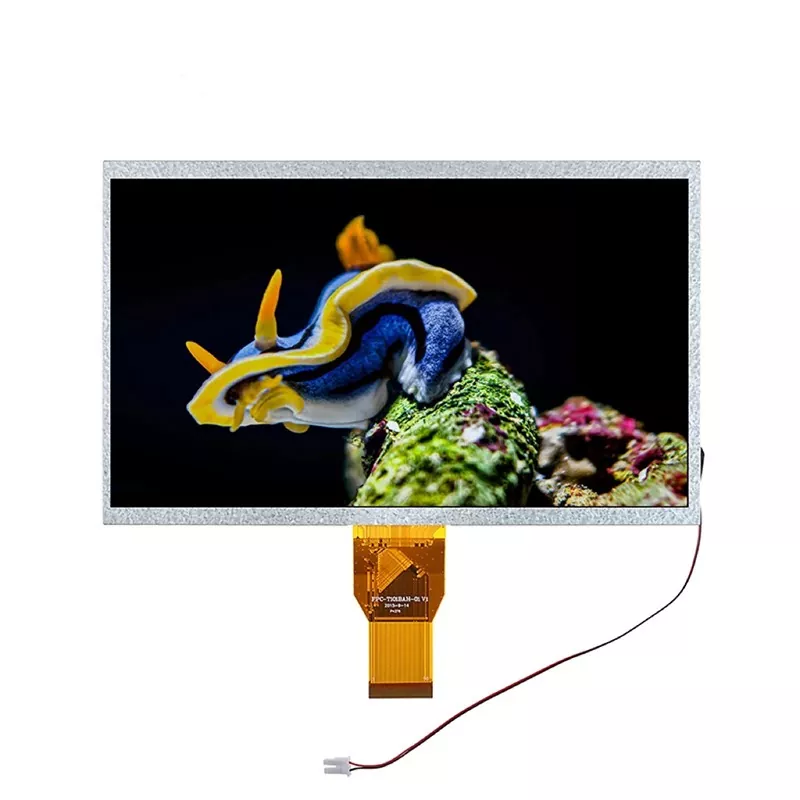

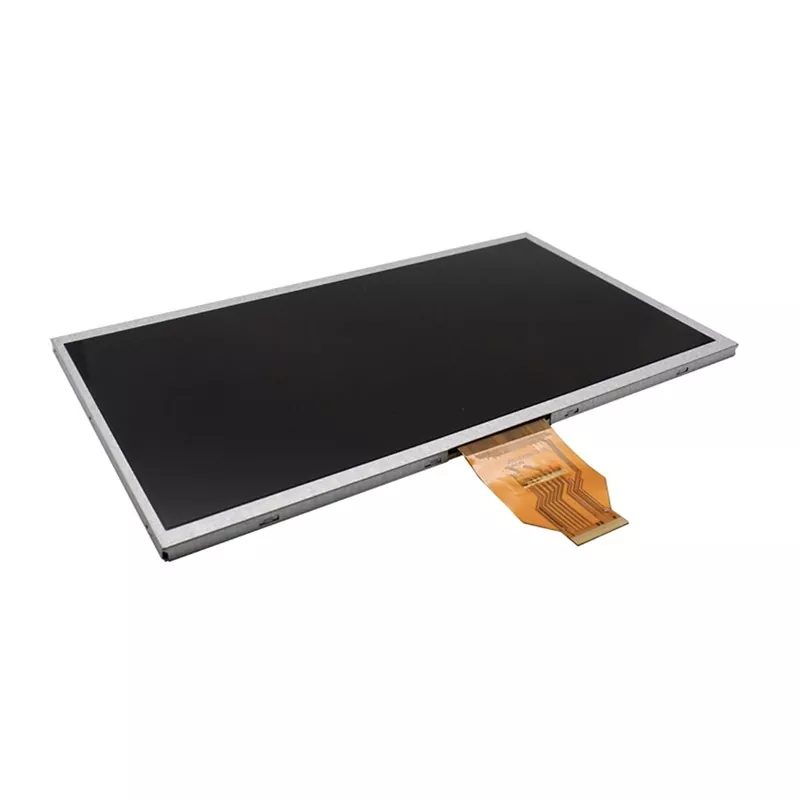

10.1 인치 1024*600 LVDS TFT 모듈

이 Victronix 10.1 인치 1024*600 LVDS TFT 모듈은 까다로운 애플리케이션을 위해 엔지니어링 된 고성능 10.1 인치 TFT-LCD 모듈입니다. 1024 × 600 (WSVGA) 해상도와 1,670 만 색상을 특징으로하는이 제품은 65 ° 시야각 (모든 방향) 및 600 : 1 대비 비율로 날카로운 시각적을 제공합니다. 중국의 전문 TFT 모듈 제조업체 및 공급 업체 인이 Victronix 10.1 인치 TFT 모듈은 ROHS 환경 표준을 엄격히 준수하여 우수한 응용 프로그램 성능을 제공합니다.

모델:VXT101MBAH-02

문의 보내기 PDF 다운로드

제품 설명

지능 시대에 TFT 모듈은 필요한 데이터를 이미지 형태로 제시하는 데 도움이됩니다. TFT 모듈의 품질은 응용 프로그램에 중요한 영향을 미칩니다. Victronix 10.1 인치 1024*600 LVDS TFT 모듈의 장점은 무엇입니까? 처음에는 고객에게 16.7m 색상, 65 °보기 각도 (모든 방향), 380 CD/m² 전형적인 밝기 및 600 : 1 대비 비율의 1024 × 600 해상도의 프리미엄 디스플레이를 제공합니다. 둘째, 엄격한 신뢰성 테스트 (열 순환, 습도, 중단)를 통과하여 극한 온도 (-20 ° C ~ +70 ° C)에서 작동 할 수 있습니다. 또한 LVDS 디지털 인터페이스 (SELB 핀을 통해 6 비트/8 비트 선택 가능)를 특징으로 할뿐만 아니라 수명이 20,000 ~ 50,000 시간 (50% 밝기 보유) 인 3 × 13-leds 백라이트도 있습니다. 이로 인해 가혹한 산업 및 야외 환경에 더 적합합니다.

이 Victronix 10.1 인치 TFT 모듈은 산업용 HMI, 의료 기기, 차량 대시 보드, 테스트 장비 및 안정적인 고품질 디스플레이 성능이 필요한 임베디드 시스템에서 널리 사용됩니다.

일반 사양

VXT101MBAH-02는 TFT-LCD 모듈입니다. TFT-LCD 패널, 드라이버 IC, FPC, 백 라이트 장치로 구성됩니다. 10.1 ¢ ¢ 디스플레이 영역에는 1024 x 600 픽셀이 포함되어 있으며 최대 16.7m 색상을 표시 할 수 있습니다. 이 제품은 ROHS 환경 기준과 일치합니다.

목	내용물	단위	메모
LCD 유형	TFT	-
디스플레이 색상	16.7m
시청 방향	12	오후
회색 스케일 반전 방향	6	오후
작동 온도	-20 ~+70	℃
저장 온도	-30 ~+80	℃
모듈 크기	윤곽선 조정을 참조하십시오	mm
활성 지역 (W × H)	222.72x125.28	mm
점수	1024 × 600	점들
제어 장치	HX8282-A14 & HX8696	-
전원 공급 장치 전압	3.3	V

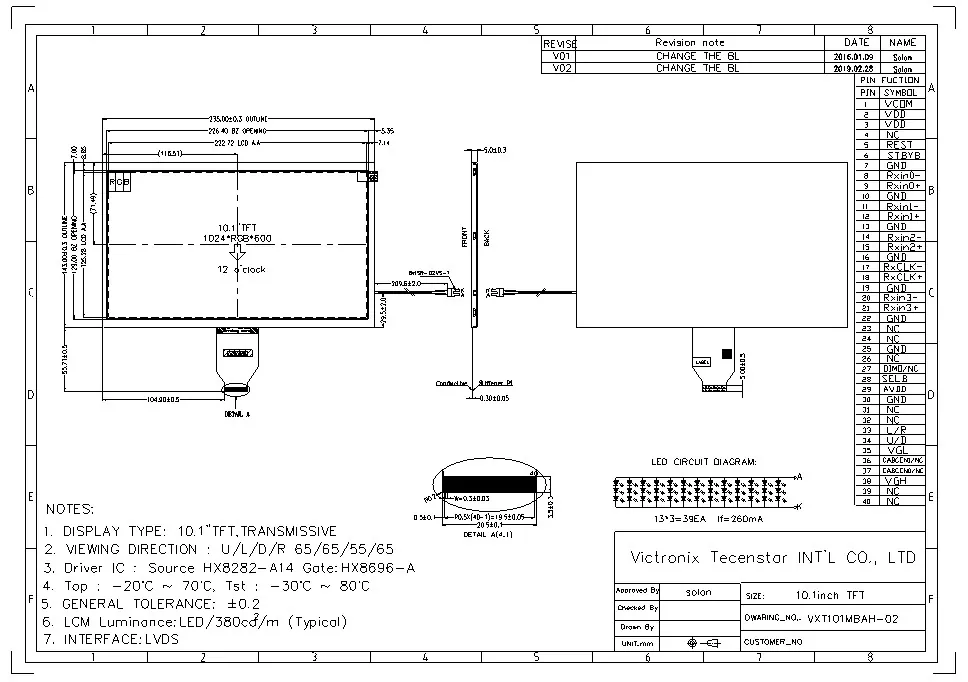

개요 치수	개요를 참조하십시오 그림	-
백라이트	3x13-leds (흰색)	PC
무게	---	g
인터페이스	LVD	-
