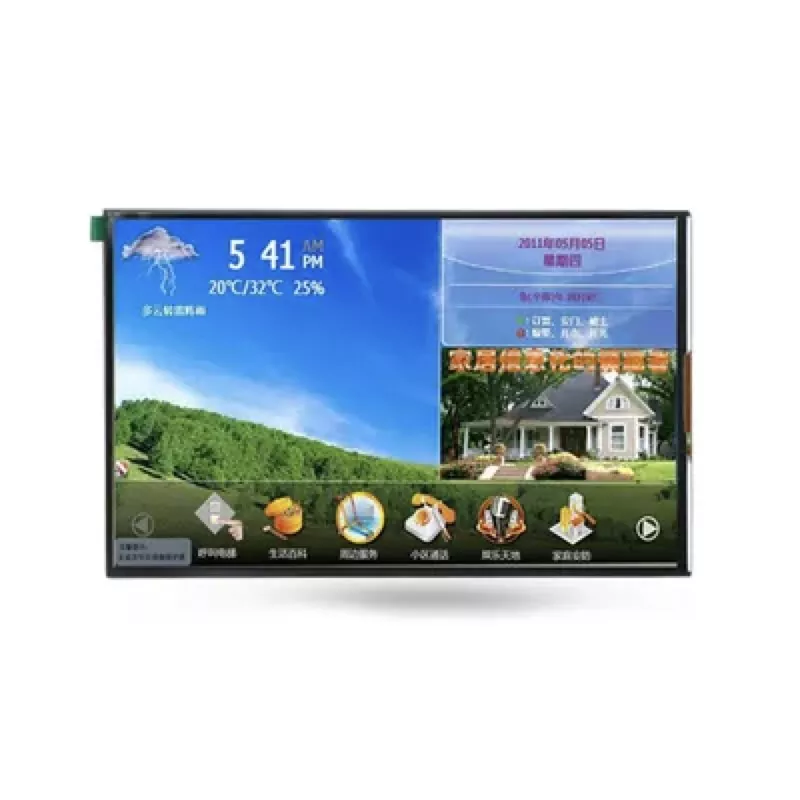

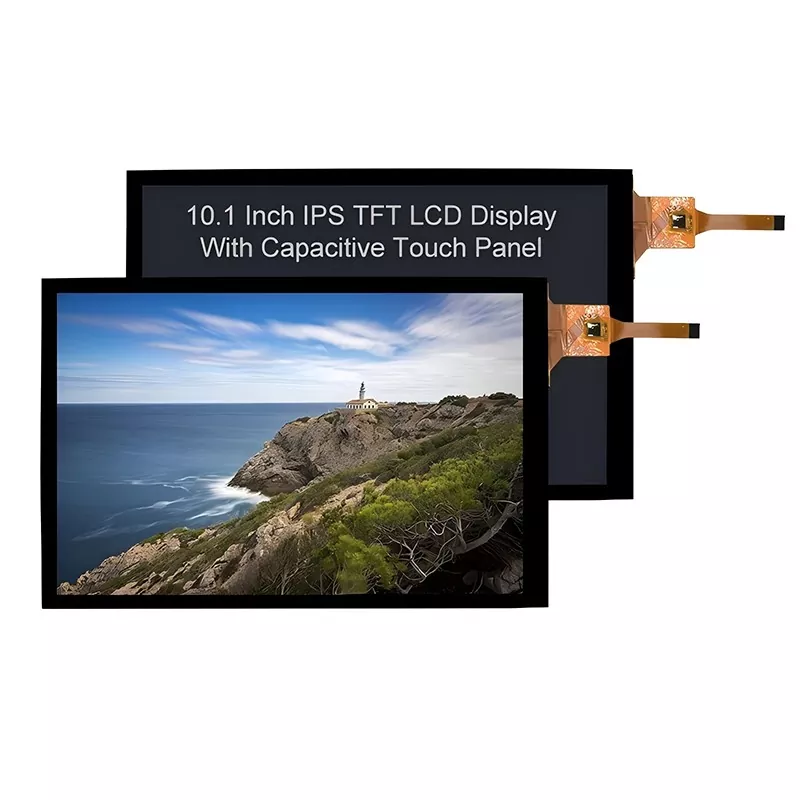

10.1 인치 800x1280 용량 성 터치 TFT 모듈

TFT 모듈은 인생에서 널리 사용되므로 제조업체와 공급 업체가 점점 더 많이 사용됩니다. Victronix 10.1 인치 800x1280 용량 성 터프 TFT 모듈은 다른 제조업체와 다른 이유는 무엇입니까? 처음에는 800 × (RGB) × 1280 해상도의 10.1 인치 활성 영역 (135.36mm × 216.58mm)이있어 날카로운 이미지를 제공하고 최대 1,670 만 개의 색상을 지원합니다. 250 CD/m²의 전형적인 밝기와 1000 : 1의 높은 대비 비율을 경험하십시오. 둘째, 10 포인트 멀티 터치를 지원하는 CTP (Capacitive Touch 패널)를 통합합니다. 높은 표면 경도 (≥6H), 우수한 투명성 (≥85%) 및 정확한 정확도 (± 1.5mm 중심 / ± 2.5mm 가장자리)를 특징으로합니다. IL12511 IC에 의해 제어됩니다. 또한 백라이트 컨트롤은 PWM 신호 (CABC) 및 전용 LED+/LED- 핀 (9V LED 백라이트, 3S10P 화이트 LED 구성, 전형적인 수명, 30,000 시간에서 50,000 시간에서 50%의 밝기로 모든 조명 조건에서 명확한 가시성을 보장합니다. 또한 온도/운영을 포함하여 높은 환경 대체를 포함하여 엄격한 환경 대표를 통과합니다. -10 ° C ~ +50 ° C의 광범위한 온도 범위와 동일한 가혹한 조건에서 저장을 견딜 수 있습니다.

이 Victronix 10.1 인치 TFT 모듈은 인간-기계 인터페이스 (HMIS), 산업 제어 패널, 휴대용 의료 기기, 테스트 및 측정 장비, SALE 시스템 및 도전적인 환경에서 안정적인 고품질 터치 디스플레이가 필요한 애플리케이션에 적합합니다.

일반 사양

VXT101YIA-19C는 TFT-LCD 모듈입니다. TFT-LCD 패널, 드라이버 IC, FPC, CTP 및 백 라이트 장치로 구성됩니다. 10.1 ¢ ¢ 디스플레이 영역에는 800 x (RGB) X 1280 픽셀이 포함되어 있으며 최대 16.7m 색상을 표시 할 수 있습니다. 이 제품은 ROHS 환경 기준과 일치합니다 ..

참고 1 : 컬러 튜닝은 온도와 구동 전압에 따라 약간 변경됩니다.

참고 2 : FPC 및 솔더없이.

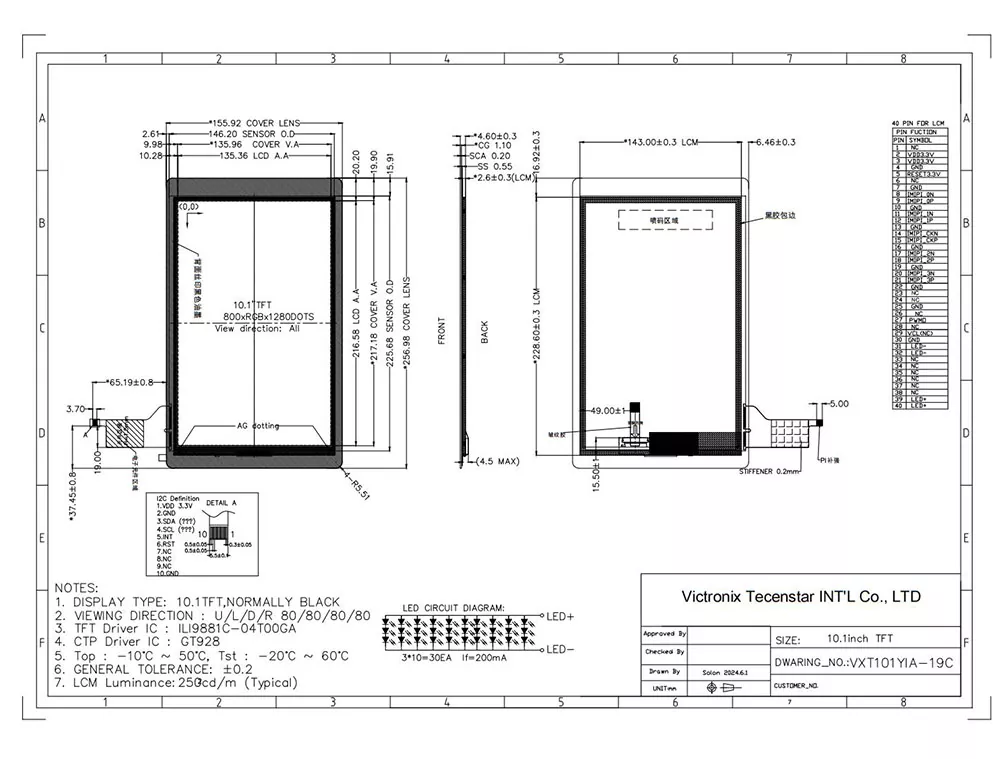

기계식 도면
