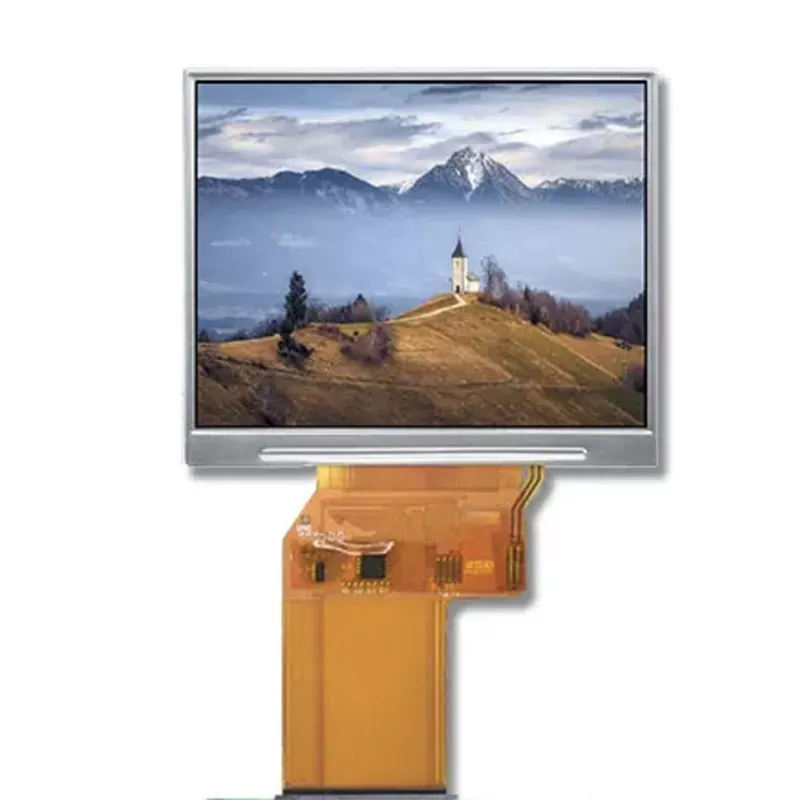

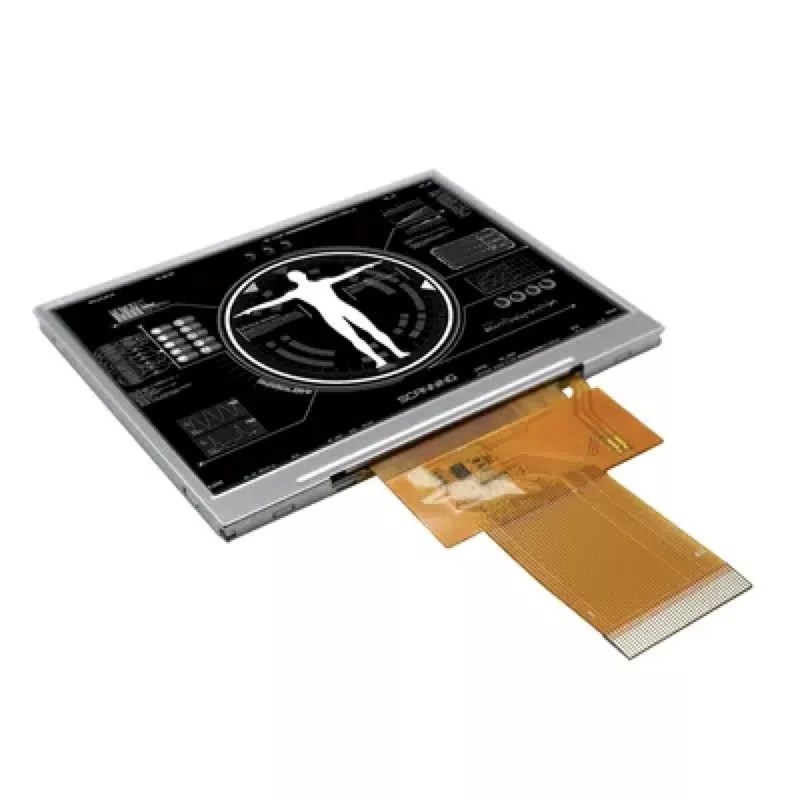

3.5 ''640x480 수직 IPS TFT 모듈

TFT 모듈 제조업체의 경쟁 상황에서 Victronix 3.5 ''640x480 수직 IPS TFT 모듈의 장점은 무엇입니까? 처음에는 400 CD/m²의 높은 전형적인 밝기, 800 : 1의 전형적인 대비 비율 및 모든 방향 (3, 6, 9 및 12시)의 넓은 80도 관찰 각도를 제공하여 다양한 위치에서 탁월한 가독성을 보장합니다. 둘째, 20,000 ~ 50,000 시간의 정격 수명 (25 ° C에서 50% 초기 밝기, 20mA)의 균일 한 LED 백라이트 (80% 전형적인 균일 성)를 특징으로하여 다양한 조명 상황에서 명확성과 시간을 사용하는 데 사용할 수 있습니다. 또한, 고온 작동/저장/저장, 습도, 열 충격, 진동, 기계적 충격 및 ESD 보호 (± 8kV 공기, ± 4kV 접촉)를 포함한 신뢰성에 대한 주요 IEC/GB 표준을 준수하여 확장 온도 범위 (-20 ° C ~ +70 ° C)에서 완벽하게 작동합니다. 또한 TFT-LCD 패널, 드라이버 IC (NV3052C), FPC 및 흰색 LED 백라이트 유닛 (6 LED)을 76.74mm (W) × 63.74mm (H) × 3.2mm (D) (FPC/Solder 제외)에 단지 풋 프린트에 통합합니다. 활성 디스플레이 영역은 70.08mm × 52.56mm입니다.

이 Victronix 3.5 인치 TFT 모듈은 산업용 HMI 패널, 휴대용 의료 기기, 테스트 및 측정 장비, 임베디드 시스템, 핸드 헬드 터미널 및 컴팩트 한 폼 팩터에서 신뢰할 수있는 고품질 디스플레이가 필요한 애플리케이션에서 널리 사용됩니다.

일반 사양

VXT350MSGV-01 3.5 ''640X480 수직 IPS TFT 모듈은 TFT-LCD 모듈입니다. TFT-LCD 패널, 드라이버 IC, FPC, 백 라이트 장치로 구성됩니다. 3.45 ¢ 디스플레이 영역에는 640x (RGB) X480 픽셀이 포함되어 있으며 최대 16.7m 색상을 표시 할 수 있습니다. 이 제품은 ROHS 환경 기준과 일치합니다.

참고 1 : 컬러 튜닝은 온도와 구동 전압에 따라 약간 변경됩니다.

참고 2 : FPC 및 솔더없이.

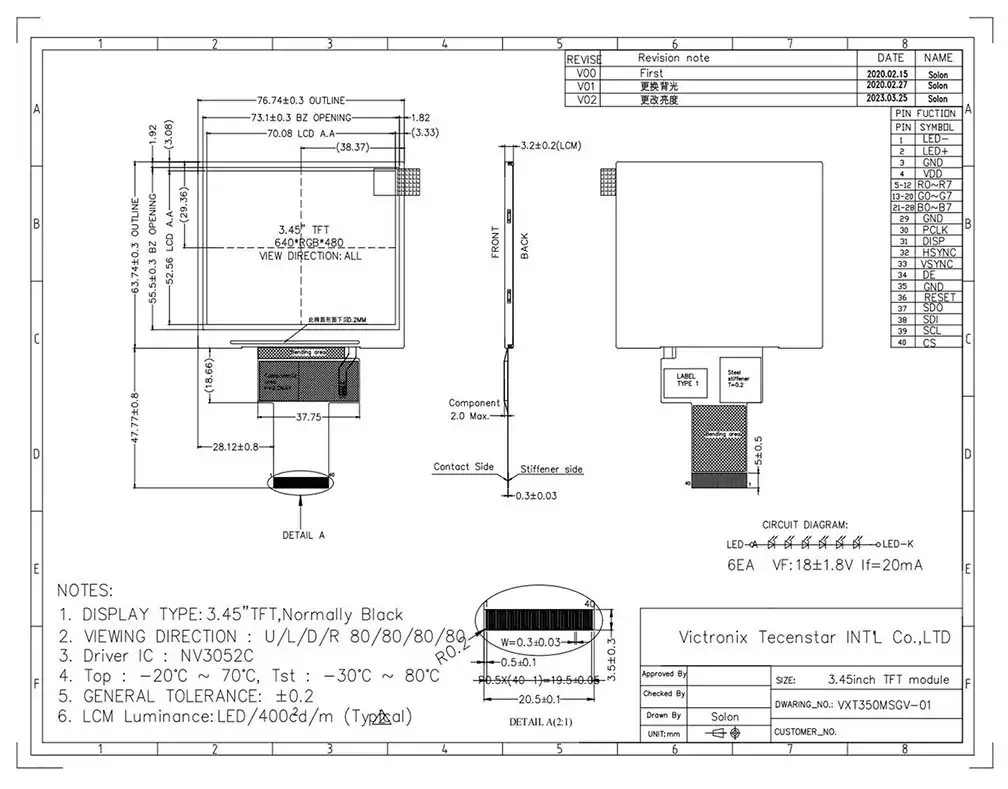

윤곽 도면
