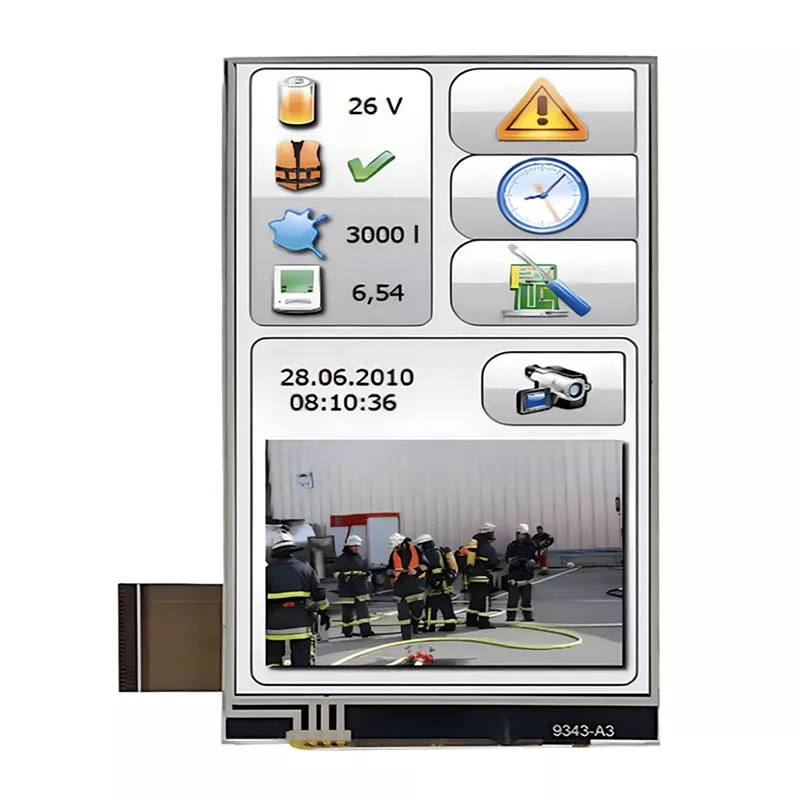

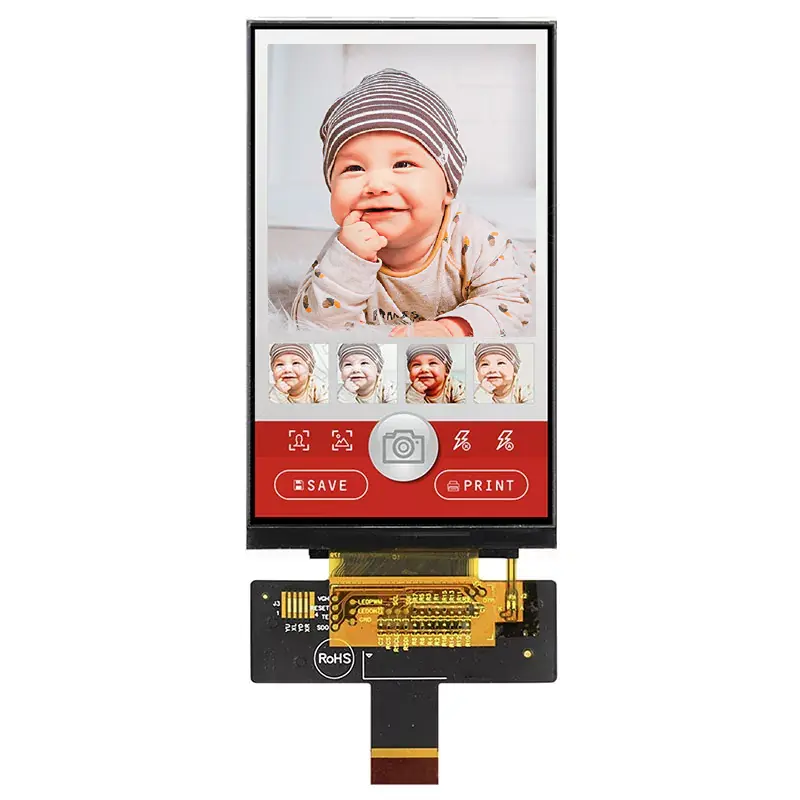

3.97 인치 480x800 IPS TFT 모듈

VXT397TVI-03은 480 x 800 픽셀의 해상도를 가진 3.97 인치 IPS TFT-LCD 디스플레이 모듈입니다. 이 3.97 인치 LCD 모듈은 18 비트 RGB 인터페이스를 지원하며 IPS 패널을 특징으로하며 왼쪽의 더 넓은 시야각을 제공합니다. 왼쪽 : 80 / up : 80 / down : 80도 (일반), 700 : 1 (전형적인 값) 및 300 NITS (전형적인 값)의 밝기. 패널에는 눈부심 표면이있어 더 많은 빛을 반영하고 가시성 향상에 기여하여 어두운 환경에서 밝기 성능을 향상시킵니다. 또한 눈부심 표면은 색상 채도를 유지하여 표시된 이미지를 생생하고 현실적으로 만듭니다. 디스플레이 표면은 일반적으로 광 손실이 적어 디스플레이의 전체 효율을 향상시킵니다.

이 3.97 인치 LCD 디스플레이는 초상화 모드에서 작동하며 모듈의 드라이버 IC ST7701을 통합합니다. 인터페이스 공급 전압 범위는 2.6V ~ 3.6V입니다. TFT 모듈은 -20 ° C ~ +70 ° C 범위의 온도에서 작동 할 수 있으며, 저장 온도는 -30 ° C ~ +80 ° C입니다. 소규모 산업 장비, 보안 모니터링 시스템, 핸드 헬드 장치 및 대시 카메라와 같은 응용 프로그램에 적합합니다.

일반 사양

VXT397MTVI-03 3.97 인치 480x800 IPS TFT 모듈은 TFT-LCD 모듈입니다. TFT-LCD 패널, 드라이버 IC, FPC, 백 라이트 장치로 구성됩니다. 3.97² Display 영역에는 480 x800pixels가 포함되어 있으며 최대 262k 색상을 표시 할 수 있습니다. 이 제품은 ROHS 환경 기준과 일치합니다.

기계식 도면
