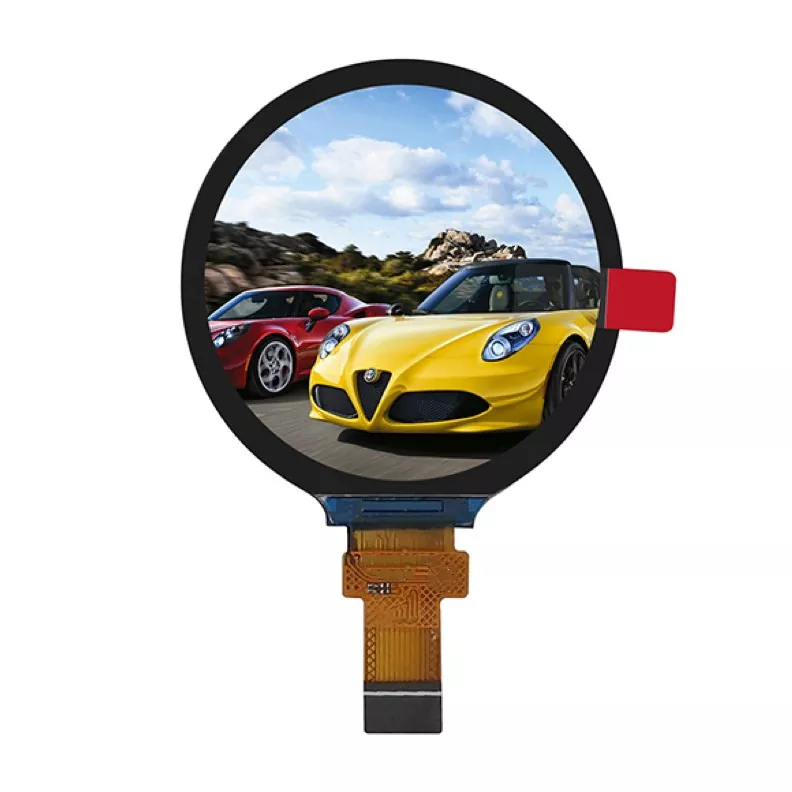

1.6 인치 400x400 라운드 IPS TFT 모듈

이 Victronix 1.6 인치 400x400 라운드 IPS TFT 모듈은 소형 형태의 날카로운 시각을 요구하는 까다로운 애플리케이션을 위해 엔지니어링 된 프리미엄 1.6 인치 원형 TFT-LCD 모듈입니다. 이 모듈은 인상적인 400 × 400 픽셀 해상도가있는 IPS 패널을 특징으로하며 최대 1,670 만 개의 색상을 지원하는 생생한 진정한 이미지를 제공합니다. 중국의 전문 LCD 제조업체 및 공급 업체로서 우리는 고객의 요구를 충족시키기 위해 맞춤형 제품을 제공합니다.

모델:VXT016VCSA-01

문의 보내기 PDF 다운로드

제품 설명

TFT 모듈은 우리 삶에서 점점 더 일반적이되고 있습니다. 중국에서 LCD의 제조업체 및 공급 업체 로서이 Victronix 1.6 인치 400x400 라운드 IPS TFT 모듈의 장점은 무엇입니까? 첫째, IPS 기술은 모든 방향 (3, 6, 9, 12시)의 80도 관찰 각도와 1000 : 1의 높은 전형적인 대비 비율로 일관된 색상과 선명도를 보장합니다. 둘째, 1S3P 주도 (흰색) 백라이트는 균일 성이 우수한 350 CD/m² (NIT)의 전형적인 밝기를 제공하여 모든 조명 조건에서 명확한 가시성을 보장합니다. 백라이트는 수명이 30,000 ~ 50,000 시간입니다. 또한 통합을 단순화하고 3.3V 로직 공급 (IOVCC 호환 1.65V-3.3V)에서 작동하는 간소화 된 QSPI 인터페이스가 장착 된 ST77903 IC에 의해 구동됩니다. 또한 극한 온도 (-20 ° C ~ +70 ° C)에서 작동하기 위해 엄격한 신뢰성 테스트 (열 순환, 습도, 중단)를 통과합니다.

이 Victronix 1.6 인치 TFT 모듈은 ROHS를 준수하며 고/저온 저장/작동, 습도 및 열 순환에서 신뢰성에 대해 엄격하게 테스트되었습니다. 스마트 웨어러블, 소형 산업용 HMI, 의료 기기, 계측 및 성능과 신뢰성이 뛰어난 소형 고해상도 원형 디스플레이가 필요한 애플리케이션에 널리 사용됩니다.

일반 사양

VXT016VCSA-01은 TFT-LCD 모듈입니다. TFT-LCD 패널, 드라이버 IC, FPC, 백 라이트 장치로 구성됩니다. 1.6 ¢ ¢ 디스플레이 영역에는 400x400 픽셀이 포함되어 있으며 최대 16.7m 색상을 표시 할 수 있습니다. 이 제품은 ROHS 환경 기준과 일치합니다.

LCD 매개 변수

목	내용물	단위	메모
LCD 유형	TFT	-
디스플레이 색상	16.7m
시청 방향	모두	오후
작동 온도	-20 ~+70	℃
저장 온도	-30 ~+80	℃

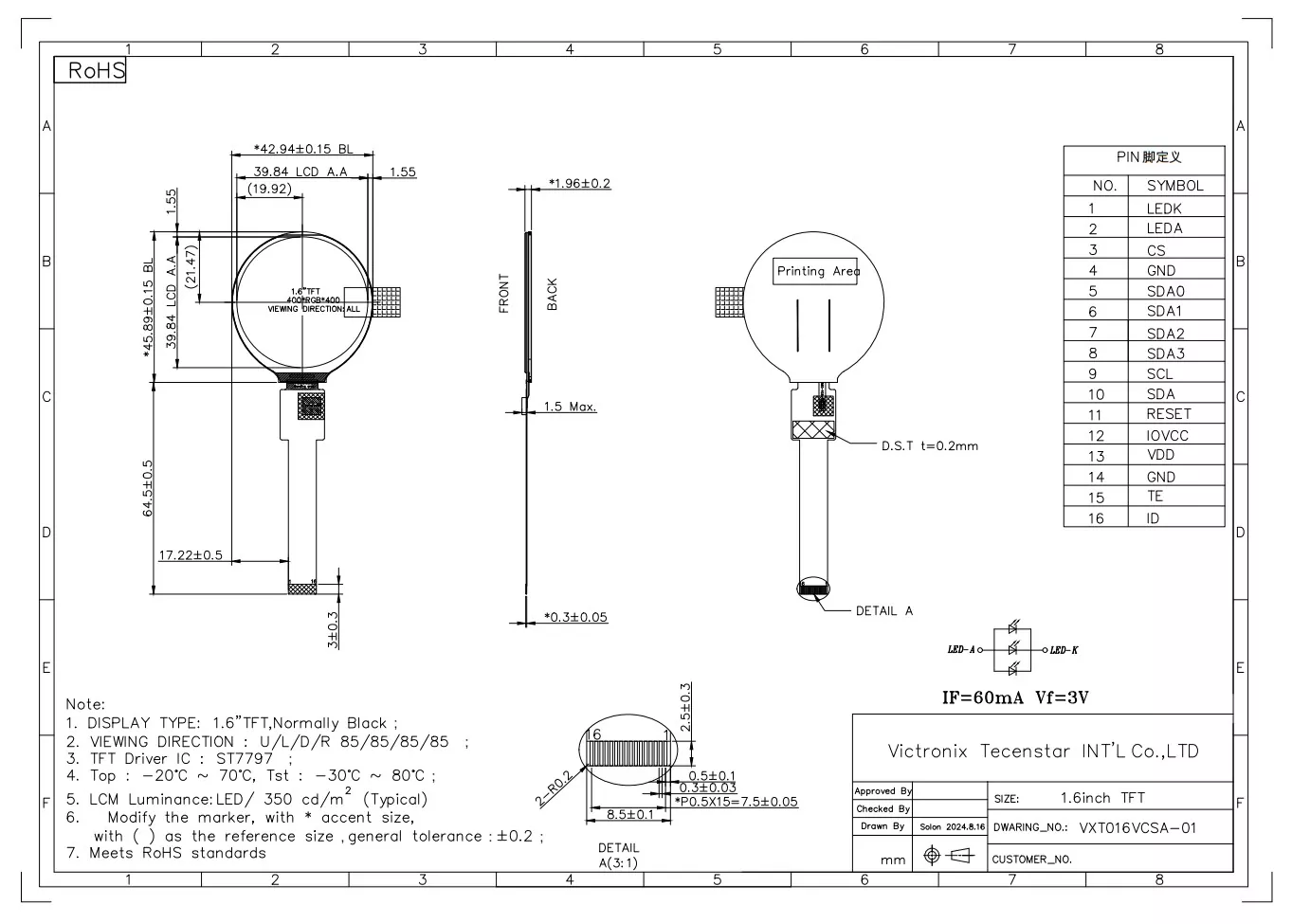

모듈 크기	개요 도면을 참조하십시오	mm
활성 지역 (W × H)	39.84*39.84	mm
점수	400x400	점들
드라이버 IC	ST77903	-
전원 공급 장치 전압	3.3	V
개요 치수	개요를 참조하십시오 그림	-
백라이트	1S3P 주도 (흰색)	PC
인터페이스	QSPI	-
