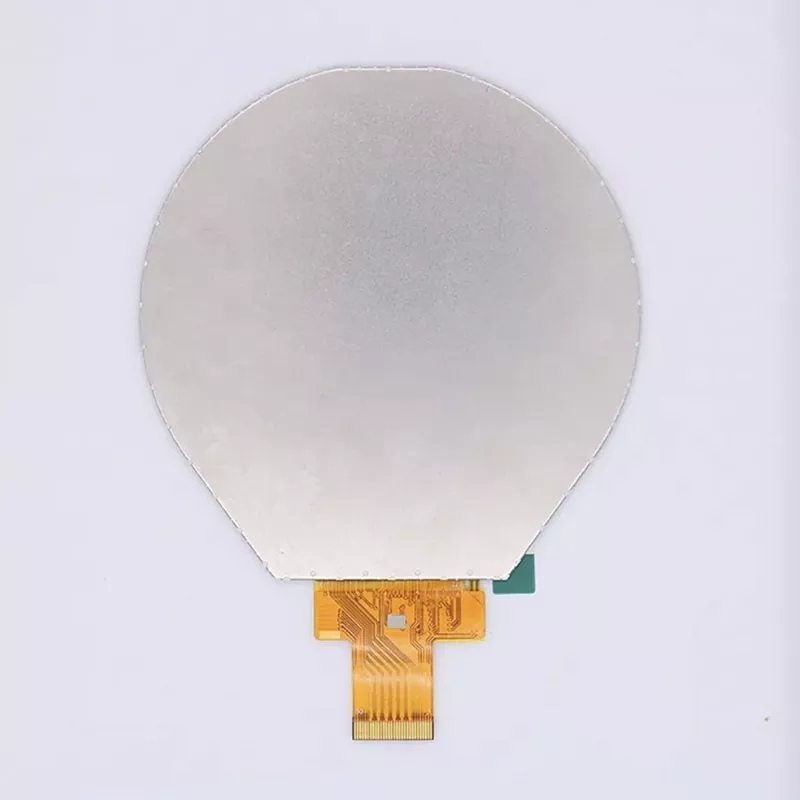

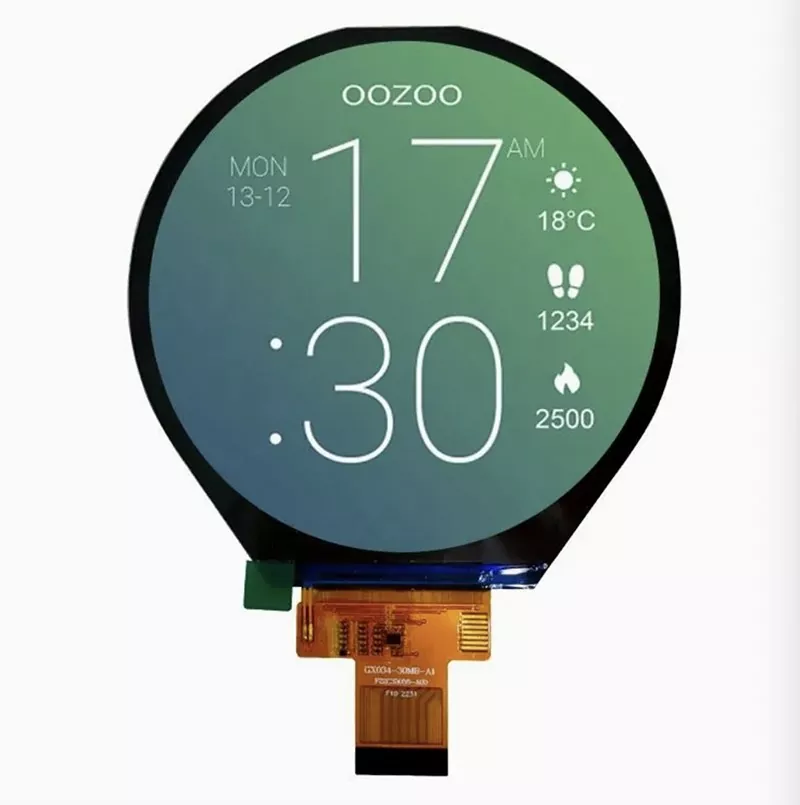

3.4 인치 800x800 라운드 IPS TFT 모듈

지능 시대에 TFT 모듈은 필요한 데이터를 이미지 형태로 제시하는 데 도움이됩니다. TFT 모듈의 품질은 응용 프로그램에 중요한 영향을 미칩니다. Victronix 3.4 인치 800x800 라운드 IPS TFT 모듈의 장점은 무엇입니까? 처음에는 800 × 800 해상도 및 16.7m 색상, 85 ° 시야각 (모든 방향), 1000 CD/m² 전형적인 밝기 및 1200 : 1 대비 비율의 프리미엄 디스플레이를 고객에게 제공합니다. 둘째, 고속 데이터 전송을 위해 MIPI DSI 인터페이스를 사용합니다. ILI9881C 컨트롤러 IC에 의해 구동되어 호환성과 성능을 보장합니다. 또한 120mA에서 15V (13.5V 분, 16.5V 최대)의 일반적인 공급 전압과 5S2P LED 백라이트 시스템을 통합하고 30,000 ~ 50,000 시간 (일반)에서 50% 초기 밝기 (TA = 25 ° C)를 제공합니다. 또한 고온 작동 및 저장, 습도 및 온도주기 테스트를 포함한 엄격한 신뢰성 테스트를 통과하여 엄격한 품질 보증 기준을 충족합니다 (AQL MA = 0.65, MI = 1.0 ASI/ASQ Z1.4). 이들은 -30 ° C ~ +80 ° C의 광범위한 온도 범위 내에서 안정적으로 작동하고 동일한 가혹한 조건에서 저장을 견딜 수 있습니다.

이 Victronix 3.4 인치 TFT 모듈은 산업용 HMI, 휴대용 의료 기기, 테스트 및 측정 장비, 운송 시스템, 견고한 핸드 헬드 터미널 및 도전적인 환경에서 신뢰할 수 있고 높은 가시성 디스플레이가 필요한 애플리케이션에 적합합니다.

일반 사양

VXT340MQIA-01은 TFT-LCD 모듈입니다. TFT-LCD 패널, 드라이버 IC, FPC, 백 라이트 장치로 구성됩니다. The3.4 ¢ ¢ 디스플레이 영역에는 800x (RGB) x 800 픽셀이 포함되어 있으며 최대 16.7m 색상을 표시 할 수 있습니다. 이 제품은 ROHS 환경 기준과 일치합니다.

참고 1 : 컬러 튜닝은 온도와 구동 전압에 따라 약간 변경됩니다.

참고 2 : FPC 및 솔더없이.

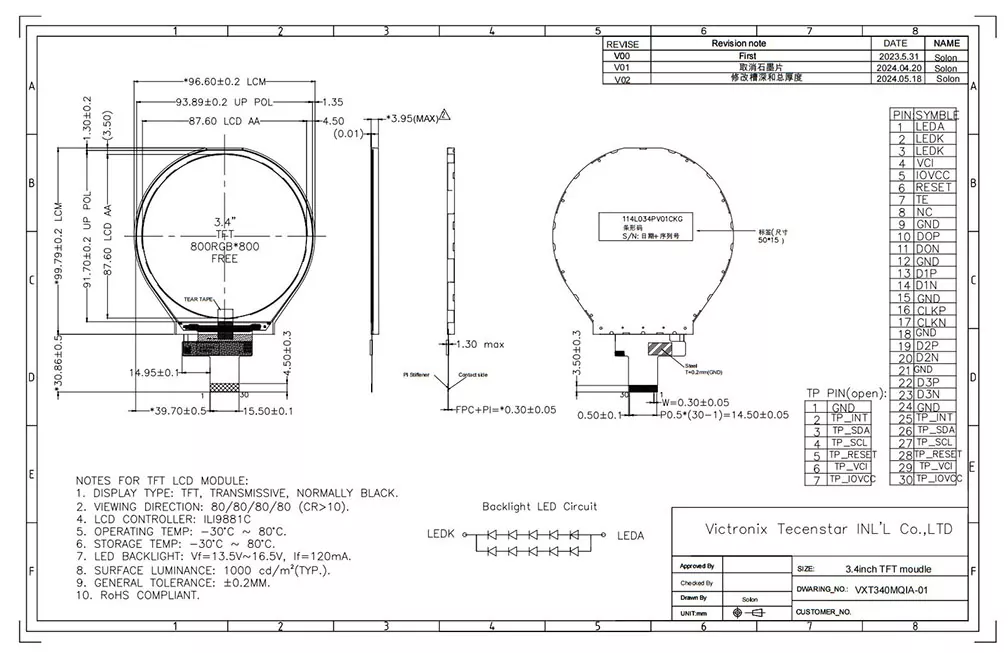

윤곽 도면
